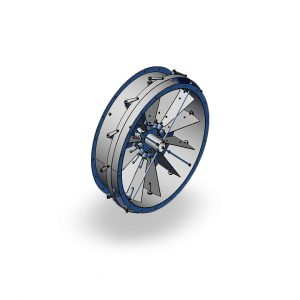

Направляющие аппараты вентилятора ВВН-18 03.8262.039
Направляющие аппараты № 03.8262.039 предназначены для регулирования подачи и давления вентиляторов ВВН-18, а также для уменьшения пусковой нагрузки электродвигателя за счет полного закрытия лопаток направляющего аппарата.
Конструкция направляющего аппарата вентилятора ВВН-18 03.8262.039
Направляющий аппарат вентилятора ВВН-18 состоит из следующих основных узлов: лопаток, корпуса, обтекателя, соединенных между собой тягами и механизма одновременного поворота лопаток.
Установка лопаток в нужном положении производится поворотом рычага, соединенного с передачей через удлиненную ось одной из восьми лопаток. Угол поворота лопаток измеряется по шкале. Такая конструкция механизма одновременного поворота лопаток компактна, но имеет сложное устройство.
Для поворота рычага требуется большое усилие, поэтому поворот лопаток осуществляется только колонкой дистанционного управления.
Спецификация: Направляющие аппараты вентилятора ВВН-18 03.8262.039
|
